AVIRIS数据描述简介

发表于 更新于 分类于

AVIRIS数据可以通过AVIRIS Data Protal网站进行检索和下载。该网站提供了2种检索方式，一种是基于地图的检索，另一种是基于元数据列表的检索，元数据列表通过Excel文件格式提供。当确定需要下载的数据后，可以通过官方的FTP服务器进行下载，官方提供L1级数据（辐亮度数据）和L2级数据（反射率数据）下载，下载后的文件为GZIP格式压缩包。具体数据组织和元数据描述方法如下。

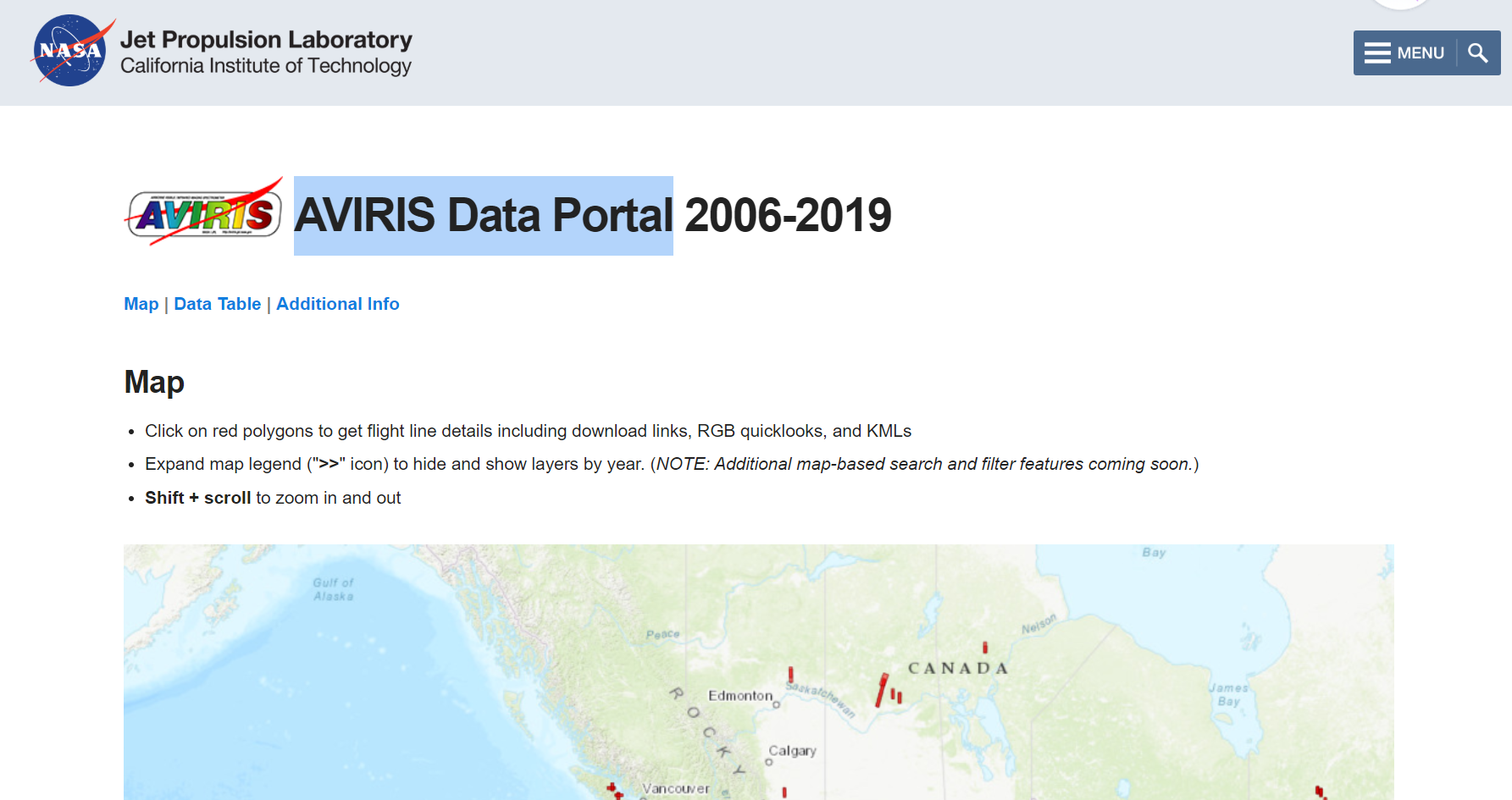

AVIRIS Data Protal ↑

1. 数据文件组成

根据AVIRIS的官方数据说明文档1，AVIRIS数据可以通过FTP服务器下载，以GZIP压缩包格式提供每景数据。L1级和L2级分别提供独立的压缩包。

1.1. L1级数据

L1级数据，也就是经过正射校正的辐亮度图像，以如下的目录结构组织每景数据：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
/fyymmddtnnpnnrnnrdn_v
|
|   *ortho.readme（数据说明文件，也就是官方文档）
|   AVIRIS_OrthoProcessing_Info.txt（AVIRS的正射校正详细说明文件）
|   fmmyyddtnnpnnrnnrdn_v_*gain（辐亮度到16bit整型变换的系数，将原始数据除以该系数，得到辐亮度图像，单位μW/cm2/nm/sr）
|   fmmyyddtnnpnnrnnrdn_v_*rcc（辐亮度矫正系数）
|   fmmyyddtnnpnnrnnrdn_v_*spc（光谱矫正文件）
|   fmmyyddtnnpnnrnnrdn_v_*eph（WGS-84/NAD83 UTM坐标系下的位置信息，x,y,z坐标系统）
|   fmmyyddtnnpnnrnnrdn_v_*lonlat_eph（WGS-84坐标系下的经纬度和高程数据）
|   fmmyyddtnnpnnrnnrdn_v_*obs（观测几何参数和光照条件RAW数据文件）
|   fmmyyddtnnpnnrnnrdn_v_*obs.hdr（OBS图像头文件）
|   fmmyyddtnnpnnrnnrdn_v_*obs_ort（使用*_ort_glt查找表变换后的观测几何参数和光照条件RAW数据文件）
|   fmmyyddtnnpnnrnnrdn_v_*obs_ort.hdr（OBS_ORT图像头文件）
|   fmmyyddtnnpnnrnnrdn_v_*ort.plog（通用数据处理信息）
|   fmmyyddtnnpnnrnnrdn_v_*ort_glt（地理几何查找表文件）
|   fmmyyddtnnpnnrnnrdn_v_*ort_glt.hdr（GLT图像头文件）
|   fmmyyddtnnpnnrnnrdn_v_*ort_igm（输入几何文件）
|   fmmyyddtnnpnnrnnrdn_v_*ort_igm.hdr（IMG图像头文件）
|   fmmyyddtnnpnnrnnrdn_v_*ort_img（正射辐亮度图像）
|   fmmyyddtnnpnnrnnrdn_v_*ort_img.hdr（ORT_IMG图像头文件）

1.2. L2级数据

L2级数据，也就是经过大气校正的反射率数据，以如下的目录结构组织每景数据：

1
2
3
4
5
6
7
/fyymmddtnnpnnrnn_rfl
|
|   fmmyyddtnnpnnrnnrdn_corr_vn（经过正射校正和大气校正的反射率数据）
|   fmmyyddtnnpnnrnnrdn_corr_vn.hdr（CORR图像头文件）
|   fmmyyddtnnpnnrnnrdn_h2o_v1（反演得到的水蒸气柱浓度和液态水以及并光学路径吸收）
|   fmmyyddtnnpnnrnnrdn_h2o_v1.hdr（H2O图像头文件）
|   *README_vn.txt（README文件，包含了L2数据产品的详细说明）

1. 数据元数据描述列说明

AVIRIS-Classic 和 AVIRIS-NG具有几乎完全相同的元数据描述方法，元数据具体项及其含义如下

参数名称 参数说明
Name 数据名称，对于AVIRIS-Classic，数据名称格式形如fyymmddtnnpnnrnn，其中yymmdd表示该数据的采集日期、tnn表示保留名称，用来和层级记录在VLDS磁带上的数据进行转换、pnn电源循环数（永远为00），rnn为飞行编号（通常一次飞行不同航带为依次递增编号，如r01，r02等等）；对于AVIRIS-NG数据，数据名称则是形如ang{YYYYMMDD}t{******}，同样表示该数据的采集日期和编号等信息
Site Name 站点名称，通常表明数据采集目标地区名称以及摄站编号等信息
NASA Log NASA log文件名称
Investigator 数据采集负责人名称
Comments 数据的一些注释信息，可能包含了数据采集高度、航速以及数据中云含量以及分布等信息
Flight Scene 为飞行场景编号，具体形式为{Name}_{Scene}
Date 数据采集日期
RDN Ver 辐亮度版本号
Scene 场景编号
GEO Ver 几何处理版本（目前全部为ort，意为正射影像）
YY 数据采集年份简写，形如06,11等
Tape 保留项，为了与层级记录在磁带上的数据兼容，新的数据该项通常为00
Flight ID 形如fyymmddtnn表明飞行日期
Flight 形如yymmdd，为飞行日期
Run 飞行编号，与名称中rnn对应
Year 数据采集年份全称，形如2006,2011等
Month 数据采集月份
Day 数据采集日期
UTC Hour 数据采集小时号（UTC时间，所以经常出现为19、20点采集）
UTC Minute 数据采集分钟点
Pixel Size 像素地面分辨率（单位是m），主要分为两种，一种低空飞行，分辨率在35m左右，另一种为高空飞行，分辨率在1416m左右
Rotation 数据倾斜角度，，
Number of Lines 扫描线数量（图像高）
Number of Samples 每条扫描线像素数（图像宽）
Solar Elevation 太阳高度角
Solar Azimuth 太阳方位角
Mean Scene Elevation 场景平均高程
Min Scene Elevation 场景最小高程
Max Scene Elevation 场景最大高程
File Size (GB) 未压缩图像大小（GB为单位）
Gzip File Size (GB) Gzip格式图像压缩包大小（GB为单位）
File Size (Bytes) 未压缩图像大小（Byte为单位）
Gzip File Size (Bytes) Gzip格式图像压缩包大小（Byte为单位）
Download Name 下载的图像压缩包名称，一般形式为{Name}.tar.gz
link_kml_overlay 整景图像覆盖区域的kml文件下载链接
link_kml_outline 整景图像中实际拍摄到的目标区域的kml文件下载链接（相当于将图像中的黑边去除掉的有效图像区域）
link_rgb 合成三波段可视图像下载地址（HTTP协议）
link_rgb_small 合成三波段可视图像小样下载地址（HTTP协议）
link_ftp 辐亮度数据（L1B）压缩包的FTP下载地址
link_log 日志文件下载地址
Lon1 数据外包矩形顶点1经度
Lon2 数据外包矩形顶点2经度
Lon3 数据外包矩形顶点3经度
Lon4 数据外包矩形顶点4经度
Lat1 数据外包矩形顶点1纬度
Lat2 数据外包矩形顶点2纬度
Lat3 数据外包矩形顶点3纬度
Lat4 数据外包矩形顶点4纬度
kml_poly KML语言格式记录的数据外包矩形
HTML Link CH4 空
HTML Link Reflectance 反射率数据（L2）压缩包FTP下载地址（只有部分数据生成了反射率数据）

  1. AVIRIS Distribution Document 20160614↩︎
